Technik & Einhub
Die Badmodule werden mit klar definierten technischen Vorgaben geplant, vorbereitet und geschossweise per Kran eingehoben. Präzise Einbauanleitungen, abgestimmte Schnittstellen und frühzeitige Planung sorgen für einen reibungslosen, sicheren Ablauf auf der Baustelle.
Modulschnitt

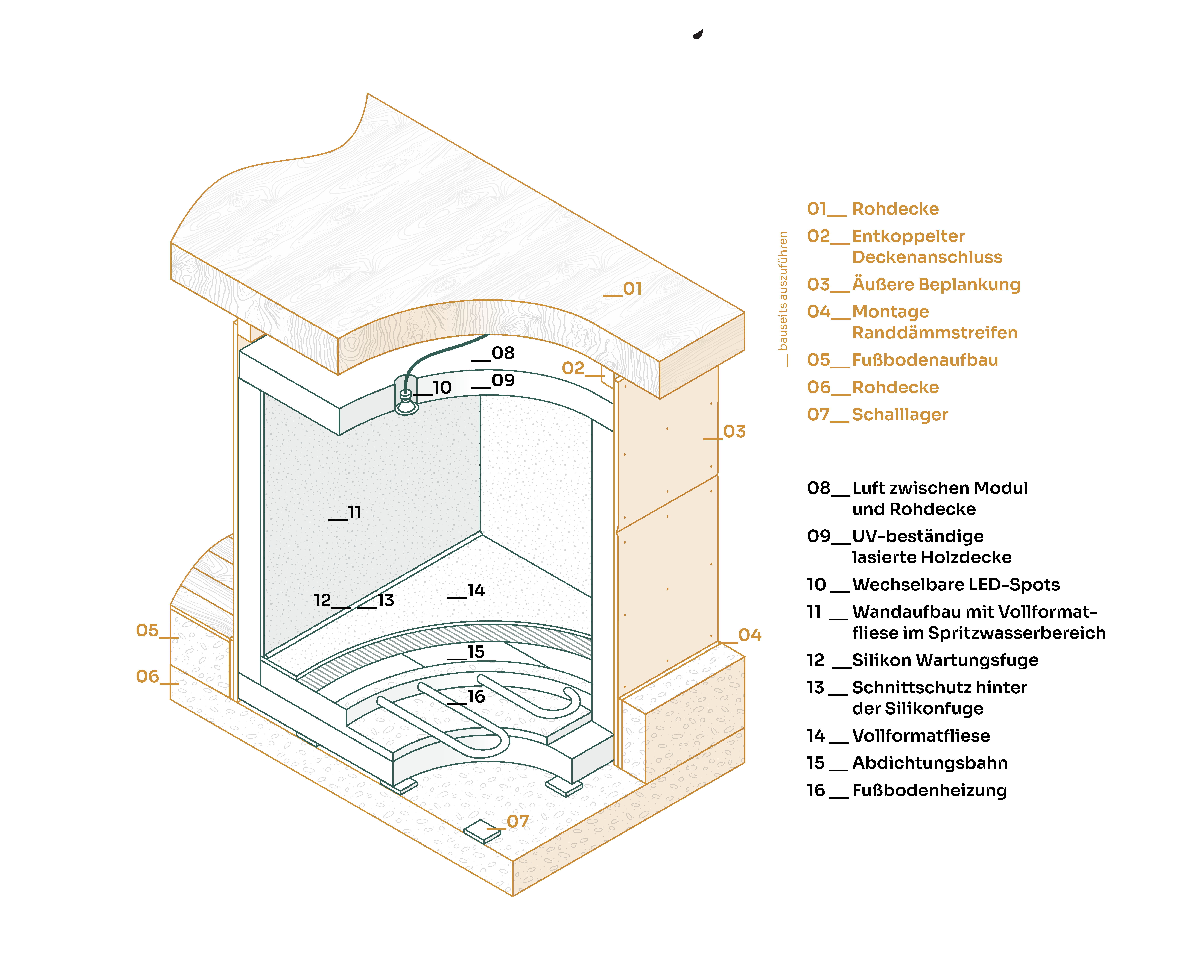

Der Modulschnitt veranschaulicht den inneren Aufbau eines Tjiko-Badmoduls mit allen relevanten Ebenen für Konstruktion, Installation und Anschlüsse. Er bietet eine transparente Grundlage für Planung und Abstimmung und zeigt, wie technische Komponenten effizient und platzsparend integriert sind.
Die Abbildung zeigt mögliche Upgrades und Add-ons.
HLS- & Steigleitungen
HLS-Leitungen

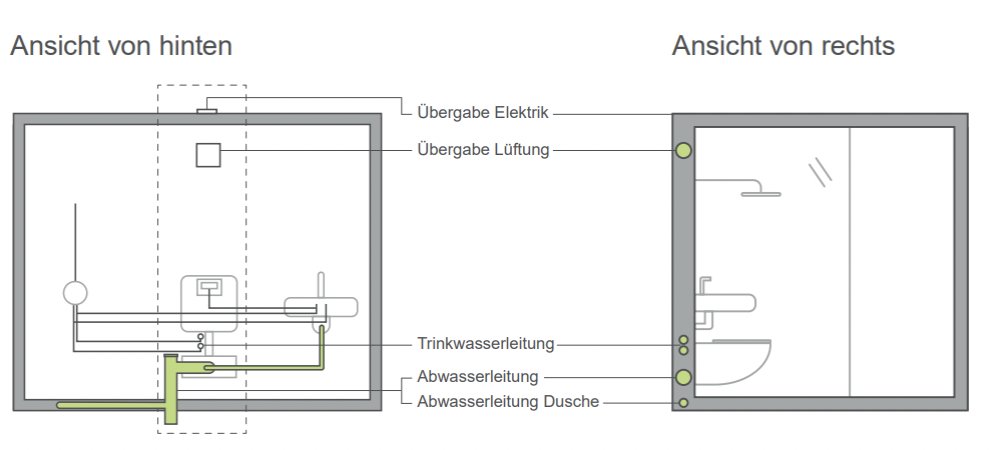

Die HLS-Leitungen sind vollständig in die Installationsebene des Badmoduls integriert und übersichtlich geführt. Die Ansichten von hinten und von rechts veranschaulichen die kompakte Anordnung aller relevanten Leitungen und Übergabepunkte und erleichtern Planung, Koordination und Anschluss auf der Baustelle.
Steigleitungen

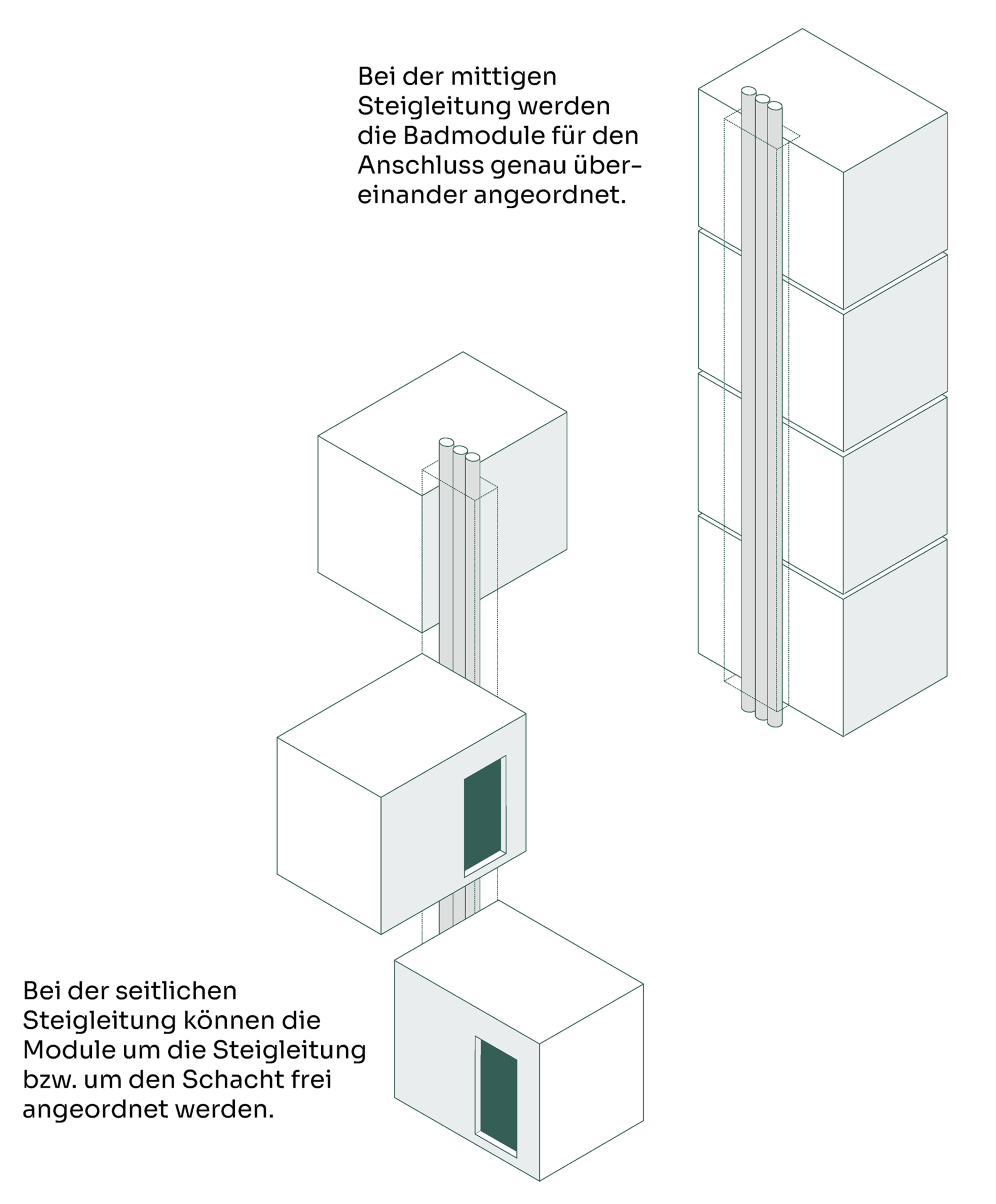

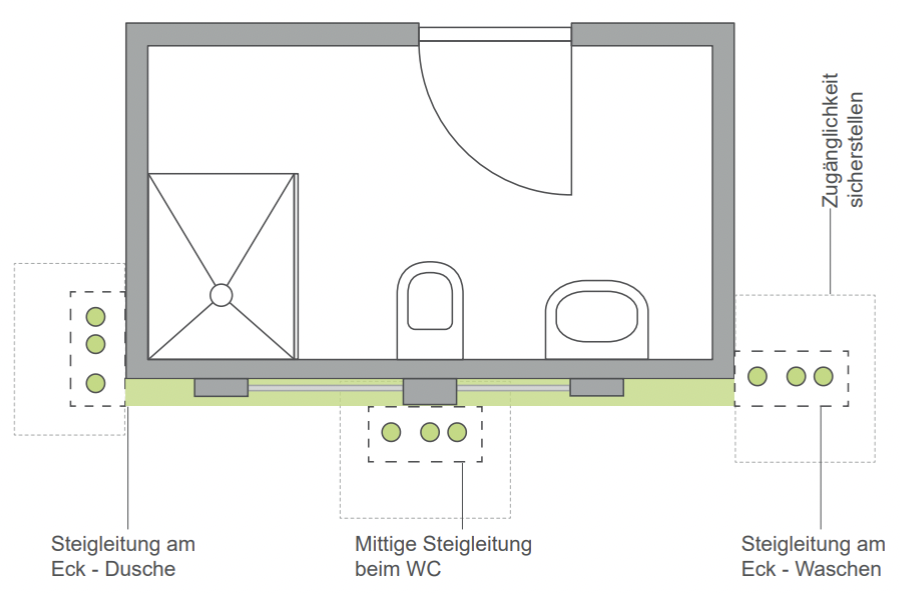

Die Steigleitungen verbinden die einzelnen Geschosse und bilden den Übergabepunkt zwischen Badmodul und Gebäudetechnik. Die Module werden so vorbereitet, dass alle Leitungen mit der definierten Überlänge an der gewünschten Position bereitliegen und bauseits schnell und unkompliziert angeschlossen werden können. Voraussetzung ist eine gute Zugänglichkeit der Schächte und Übergabepunkte, damit die jeweiligen Gewerke die Schächte inklusive Brandschott fachgerecht ausführen und die Modulanschlüsse sicher herstellen können.
HLS- & Steigleitungen
HLS-Leitungen
Die HLS-Leitungen sind vollständig in die Installationsebene des Badmoduls integriert und übersichtlich geführt. Die Ansichten von hinten und von rechts veranschaulichen die kompakte Anordnung aller relevanten Leitungen und Übergabepunkte und erleichtern Planung, Koordination und Anschluss auf der Baustelle.
Steigleitungen

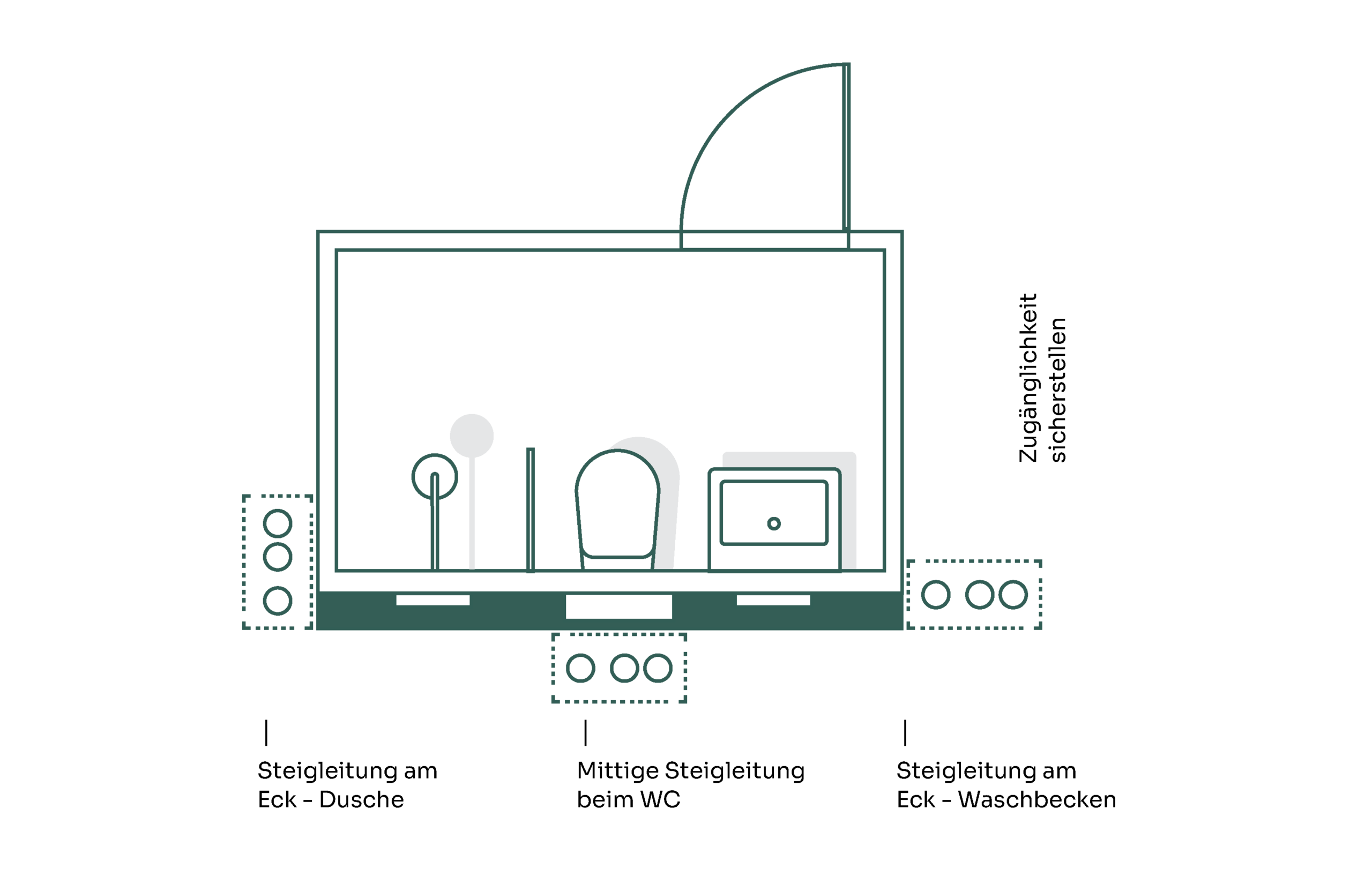

Die Steigleitungen verbinden die einzelnen Geschosse und bilden den Übergabepunkt zwischen Badmodul und Gebäudetechnik. Die Module werden so vorbereitet, dass alle Leitungen mit der definierten Überlänge an der gewünschten Position bereitliegen und bauseits schnell und unkompliziert angeschlossen werden können. Voraussetzung ist eine gute Zugänglichkeit der Schächte und Übergabepunkte, damit die jeweiligen Gewerke die Schächte inklusive Brandschott fachgerecht ausführen und die Modulanschlüsse sicher herstellen können.
DESIGNLINIEN
präzise vorbereitet, sicher umgesetzt:
Einhub & Montage

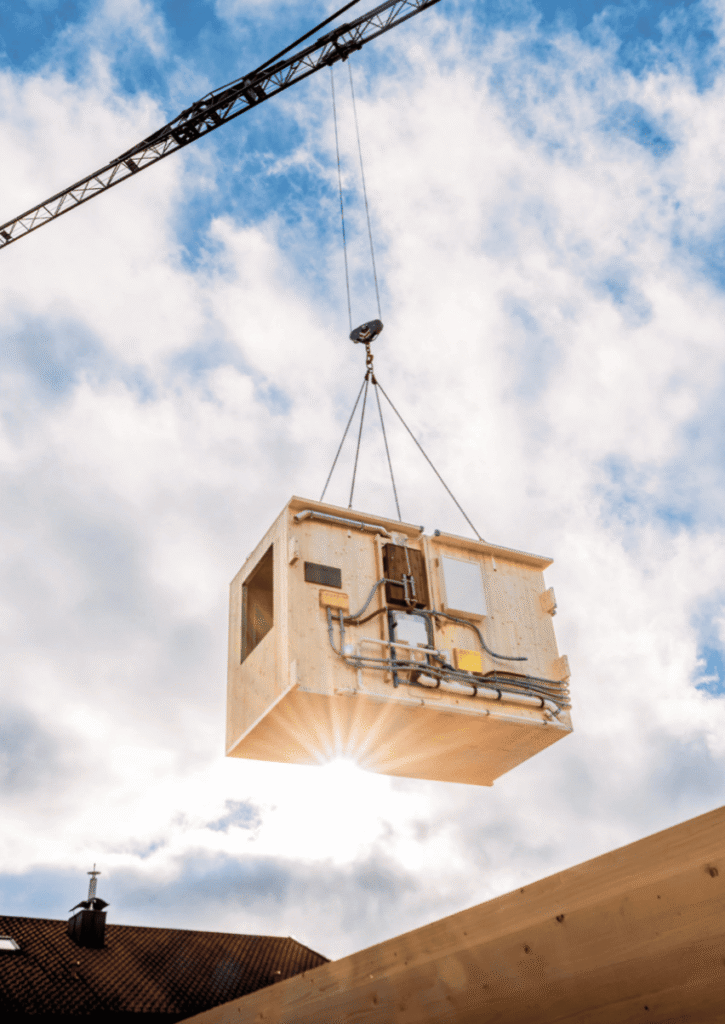

Der Einhub und die Montage der Tjiko-Badmodule erfolgen nach klar definierten Abläufen und technischen Vorgaben. Eine sorgfältige Vorbereitung der Baustelle, die richtige Wahl des Krans sowie eine exakte Positionierung des Moduls gewährleisten einen reibungslosen, sicheren und effizienten Einbau.
Einhub

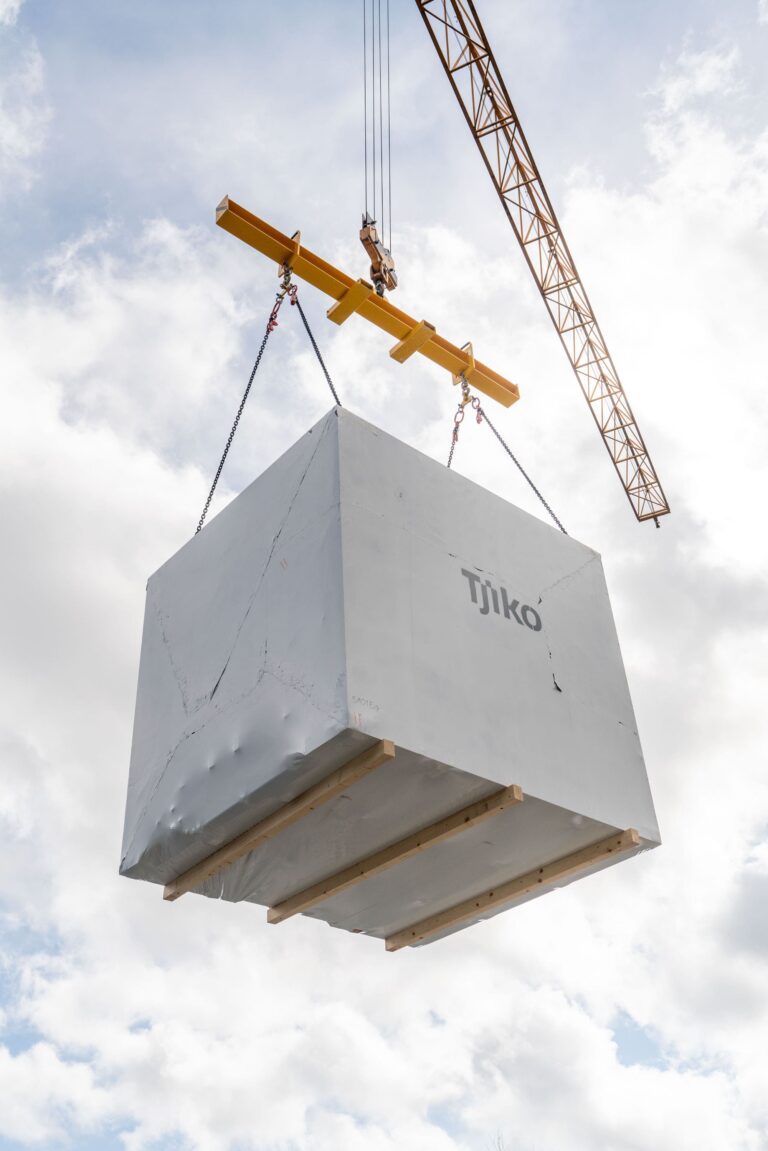

Prüfen Sie, ob der eingesetzte Kran auf das Gewicht der Badmodule inklusive Hebezeug ausgelegt ist. Der Einhub erfolgt geschossweise und gemäß den technischen Vorgaben für Anschlagmittel und Hubwinkel.
Einbau

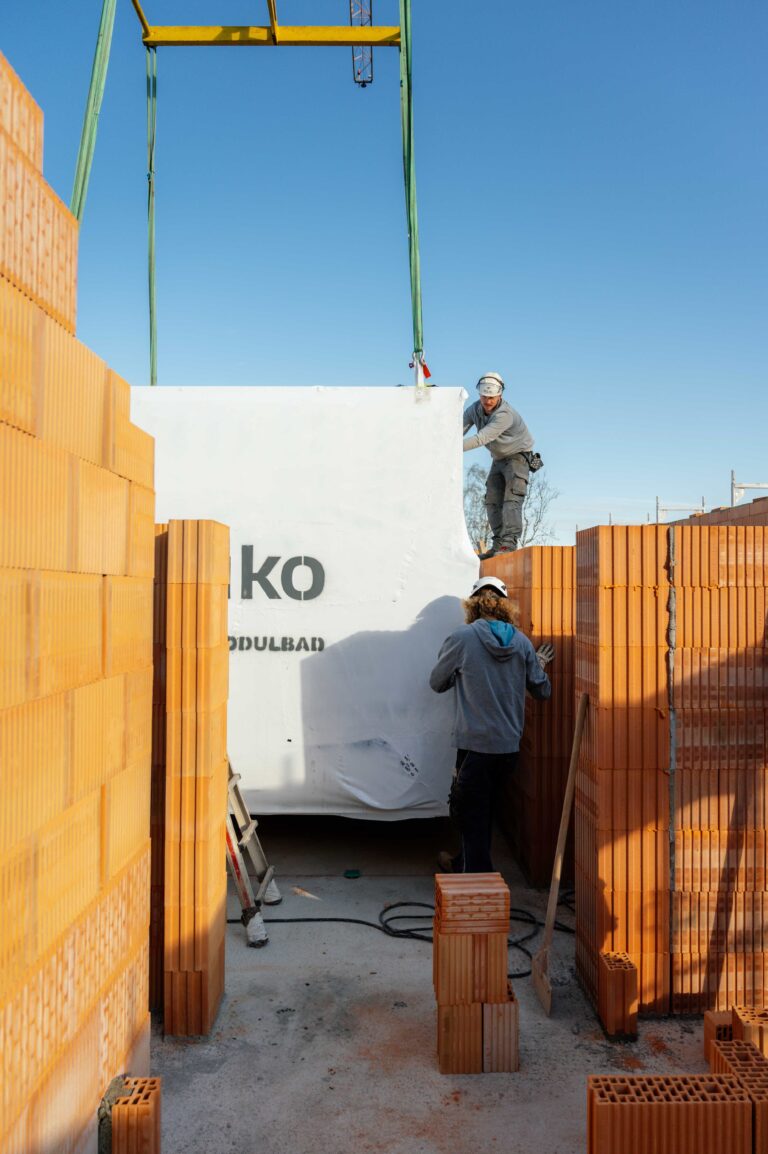

Nivellieren Sie den Boden gemäß den Vorgaben und positionieren Sie das Modul präzise am vorgesehenen Ort. Die Installation der HLS- und Elektroanschlüsse ist durch qualifiziertes Fachpersonal bauseits durchzuführen.
Lagerung (optional)
Gleichen Sie Durchfahrten und Zufahrten mit den Transportmaßen ab und stellen Sie eine sichere Anlieferung sowie gegebenenfalls eine fachgerechte Zwischenlagerung der Module vor Ort sicher.
DESIGNLINIEN
präzise vorbereitet, sicher umgesetzt:
Einhub & Montage
Der Einhub und die Montage der Tjiko-Badmodule erfolgen nach klar definierten Abläufen und technischen Vorgaben. Eine sorgfältige Vorbereitung der Baustelle, die richtige Wahl des Krans sowie eine exakte Positionierung des Moduls gewährleisten einen reibungslosen, sicheren und effizienten Einbau.
Einhub
Prüfen Sie, ob der eingesetzte Kran auf das Gewicht der Badmodule inklusive Hebezeug ausgelegt ist. Der Einhub erfolgt geschossweise und gemäß den technischen Vorgaben für Anschlagmittel und Hubwinkel.
Einbau
Nivellieren Sie den Boden gemäß den Vorgaben und positionieren Sie das Modul präzise am vorgesehenen Ort. Die Installation der HLS- und Elektroanschlüsse ist durch qualifiziertes Fachpersonal bauseits durchzuführen.
Lagerung
Gleichen Sie Durchfahrten und Zufahrten mit den Transportmaßen ab und stellen Sie eine sichere Anlieferung sowie gegebenenfalls eine fachgerechte Zwischenlagerung der Module vor Ort sicher.
